Spojky CAMLOCK – obecné informace

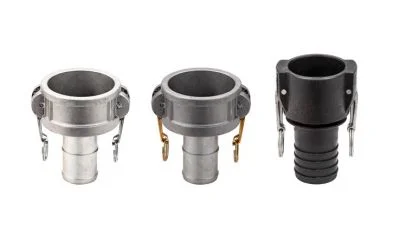

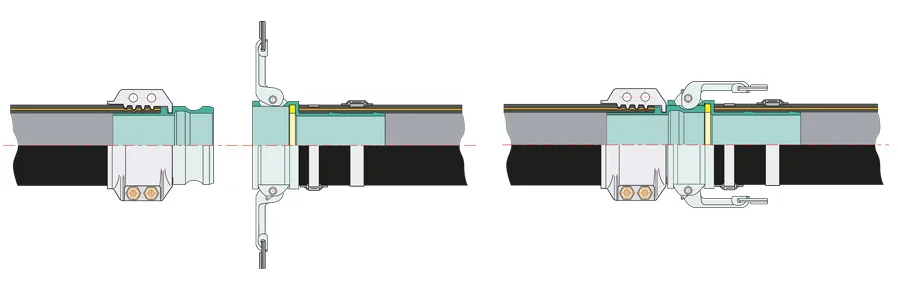

Spojky CAMLOCK (nazývané také KAMLOK) jsou nejoblíbenější a praxí prověřené průmyslové spojky, používané zvláště v chemickém a petrochemickém průmyslu. Tyto spojky jsou odvozeny z americké armádní normy MIL-C-27487 (obecně A-A-59326), jsou specifikovány také evropskou normou EN 14420-7 (dříve DIN 2828). Spojky CAMLOCK jsou charakteristické jednoduchou konstrukcí a obsluhou. Vsuvka (samec)je vkládána do spojky (samice) s otevřenými páčkami. K zablokování vsuvky ve spojce dojde jednoduchým otočením páček na čepech. Páčky blokují vsuvku zapadnutím do drážky ve spojce a zároveň dotěsňují spoj. Ploché elastomerové těsnění umístěné v drážce spojky zaručuje těsnění spoje. Spojku lze dodatečně zabezpečit proti rozpojení pojistnými závlačkami blokujícími páčky proti otevření.

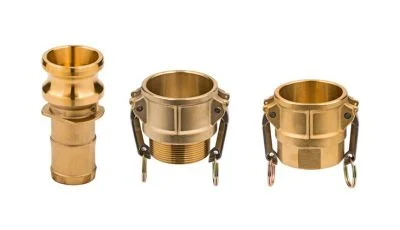

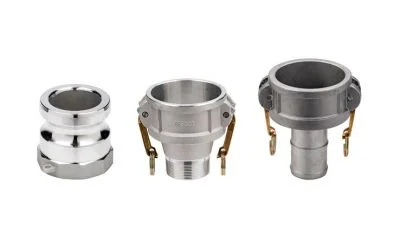

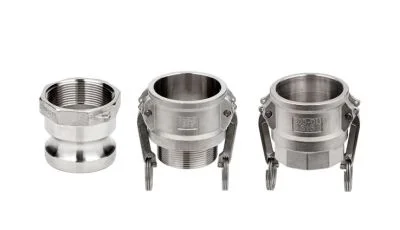

Spojky CAMLOCK jsou vyráběny z hliníku, mosazi (bronzu), nerezi 316 a polypropylenu vyztuženého skelnými vlákny. Dodávány v rozměrech od 1/2″ do 8″ (od DN13 do DN200). Dostupné spojky a vsuvky s vnějším a vnitřním závitem BSP nebo NPT, drážkovaným hadicovým trnem nebo hladkým pod skořepinovou objímku, s přírubami PN16 a ANSI, varné, záslepky a adaptéry CAMLOCK. Široká škála materiálů těsnění (NBR, EPDM, viton, CR, obalovaných těsnění PTFE / viton apod.) umožňuje volbu typu odpovídajícího danému médiu. Pracovní tlak spojek CAMLOCK v závislosti na rozměru a materiálu činí od několika bar do několika desítek bar.
Spojky CAMLOCK nejsou vhodné pro vzduch, plyny a vodní páru.
V některých aplikacích jsou používány spojky CAMLOCK ve vysokotlakém provedení několik desítek bar. Při volbě takového typu spoje prosím kontaktujte Tubes International.
Pro hadice se spojkami CAMLOCK je možné použít také speciální plastové záslepky úchyty SAFETY BUMP, usnadňujícími manipulaci s hadicí např. vytahování z tubusů na autocisterně. Jako dodatečné zabezpečení proti rozpojení spojky může sloužit také objímka SAFETY LOCK.
Mimo standardních spojek CAMLOCK jsou vyráběny také speciální verze se zabezpečením proti rozpojení – viz kapitola: spojky CAMLOCK s pojistkou.

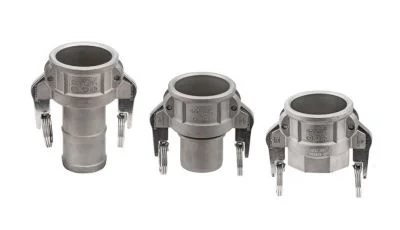

Spojky SAFLOK®jsou variantou spojek CAMLOCK se speciální konstrukcí páček se zabezpečením proti otevření. Nacházejí uplatnění všude tam, kde je nepřípustné náhodné uvolnění páček např. vlivem vibrací, pulzního tlaku a zároveň je vyžadováno rychlé spojení a rozpojení spojky. Konstrukce páček je odlišná od standardních, jejich součástí jsou pružinové západky, blokující páčky v uzavřené poloze. Během uzavírání páček se západky zajistí automaticky. Pro jejich opětovné uvolnění je nutné vytažení západek ve směru osy hadice.
Spojky SAFLOK® odpovídají jiným spojkám CAMLOCK dle normy MIL-C-27487 – je možné používat standardní vsuvky (samce). Lze dodat také náhradní díly – páčky se západkami a čepy. Spojka o rozměru 1/2″ má závit 1/2″a spojku 3/4″. Spojka SAFLOK® jsou vyráběny z nerezové oceli AISI 316 se standardním těsněním z NBR.
Typy produktů:
Seznam produktů:

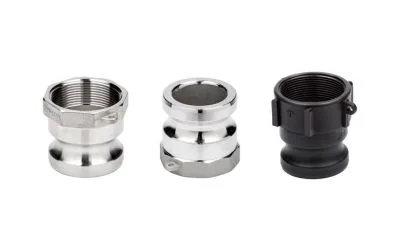

Zásuvka CAMLOCK s vnitřním závitem
typ A, AU

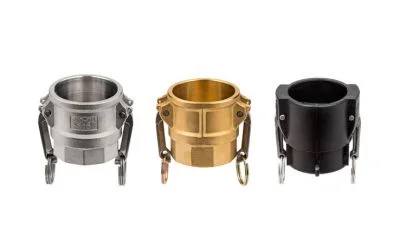

Zásuvka CAMLOCK s vnitřním závitem
typ D, typ DU

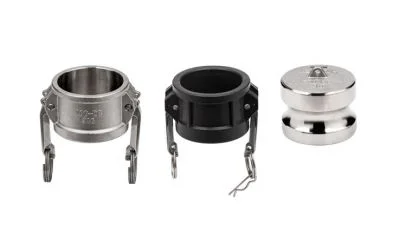

Zátky CAMLOCK
typ DC, DP

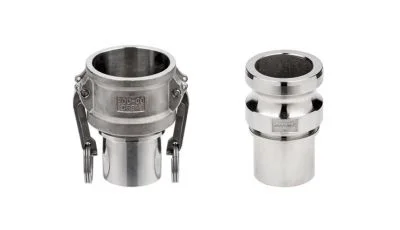

Spojky CAMLOCK pro skořepinové objímky
typ ERS, CRS

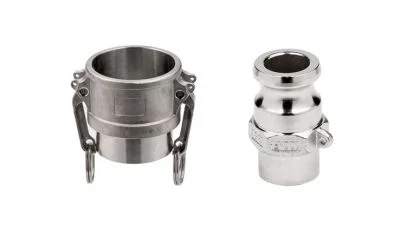

Spojky CAMLOCK pro svařování
typ FW, BW

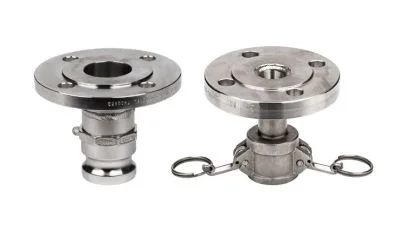

Spojky CAMLOCK s přírubou
typ FLA, FLA-T, FLB, FLB-T
Spojky Camlock – Saflok ®
spojky s bezpečnostním zajištěním
Potřebujete pomoc při výběru produktu pro svou instalaci?
FAQ – Spojky CAMLOCK:
Spojky CAMLOCK jsou určeny pro překládání kapalných materiálů.

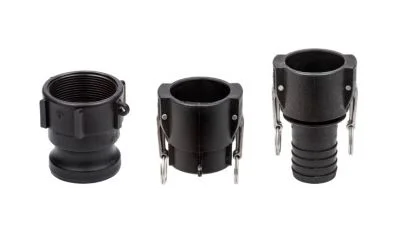

Ano. Je však třeba mít na paměti, že se zvyšující se teplotou klesá maximální přípustný tlak pro spojky CAMLOCK z polypropylenu. Zvýšení teploty na 70°C způsobuje pokles tlaku o 40%.
Například 3” spojka CAMLOCK vyrobená z polypropylenu má maximální přípustný tlak 4 bar při teplotě 20°C a při teplotě 70°C je maximální přípustný tlak 2,4 bar.
NBR, EPDM, VITON, CR (neopren), PTFE/NBR, PTFE, EPDM, FEP/silikon, GYLON®
Ano. V rozmezí od ½” do 4” budou spojky plně kompatibilní se spojkami jiných výrobců, avšak v rozmezí nad 4” existuje riziko, že spojky nebudou vzájemně kompatibilní, proto doporučujeme používat kompletní sadu spojek od jednoho dodavatele.
Pro montáž spojek CAMLOCK zcela postačí standardní nástroje dostupné v každé dílně.
